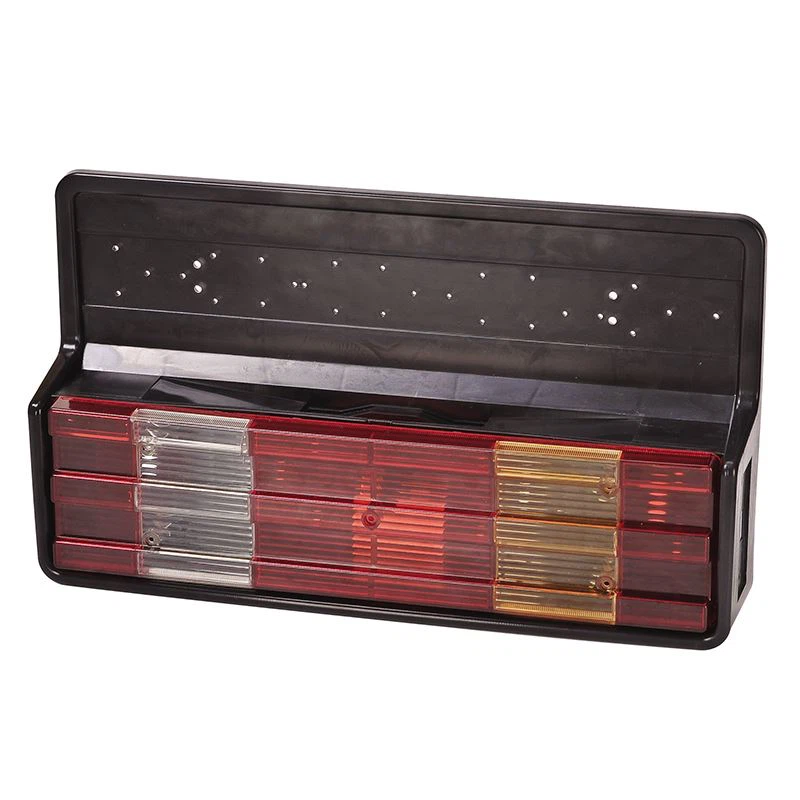

Automašīnas lukturu veidne
Kas ir automašīnas lukturu veidne?
Automašīnas luktura veidnei ir būtiska nozīme transportlīdzekļu apgaismošanā, kas kalpo kā automašīnu acis. Tas ietver visas automašīnās izmantotās apgaismojuma sistēmas. Automašīnas lukturu veidņu projektēšana un ražošana prasa rūpīgu uzmanību, ņemot vērā stingras prasības attiecībā uz automašīnu gaismas izskatu. Caurspīdīgas un galvanizētas detaļas veido vairākas šo lukturu kritiskās daļas. Pati lampa izceļas kā visprasīgākais elements automašīnas estētikā. Priekšējie un aizmugurējie lukturi ir galvenie apgaismojuma avoti lielākajai daļai automašīnu. Mūsu automašīnu gaismas veidņu apgaismojuma konfigurācijas dažādās automašīnu sērijās atšķiras, savukārt pat vienas sērijas ietvaros pastāv atšķirības atkarībā no augstuma konfigurācijas. Galvenās sastāvdaļas, kas ietver automašīnas priekšējos un aizmugurējos lukturus, cita starpā ir kreisās un labās puses lēcas, dekoratīvie rāmji, lukturu korpusi, atstarotāji.
Automašīnu lukturu veidņu priekšrocības
Nodrošinot kritiskas un atkārtojamas daļas
Apgaismojuma veidnes palīdz ražot kritiskus komponentus, piemēram, elektriskos korpusus, dzinēja sastāvdaļas un dažādas citas konstrukcijas daļas, kas ir būtiskas transportlīdzekļa veiktspējai, drošībai un vispārējai funkcionalitātei. Tas ir arī ļoti atkārtojams process, kas nodrošina konsekventus rezultātus no vienas daļas uz detaļu, nodrošinot augstas veiktspējas transportlīdzekļu ražošanu.
Plašs materiālu klāsts
Apgaismojuma veidnes piedāvā plašu materiālu klāstu dažādiem lietojumiem, sākot no termoplastiem, piemēram, polipropilēna (pp), neilona (pa) un akrilnitrila butadiēna stirola (abs), līdz elastomēriem materiāliem, piemēram, gumijai un silikonam, un termoreaktīviem materiāliem, piemēram, epoksīda un poliestera, kas ir ļoti pieprasīti gan pēc iekšējām, gan ārējām detaļām no oems.
Ātra prototipu izveide ar ātru instrumentiem
Ātrā prototipēšana ar ātru instrumentiem sniedz ievērojamas priekšrocības, ļaujot autoražotājiem izveidot prototipu ar ražošanai gataviem materiāliem, ko nepiedāvā citi ātrie prototipēšanas procesi, piemēram, 3D druka un cnc. Parasti iesmidzināšana ir pirmā izvēle tādu detaļu kā bamperu un durvju paneļu ražošanai, kuras tiek ražotas mazākos apjomos, bet augstākā kvalitātē pirms pilnīgas ražošanas izmaksu ziņā izdevīgā veidā.
Smago metālu detaļu nomaiņa ar virslējumu
Virsformēšana ir process iesmidzināšanas formēšanas ietvaros, kurā substrātu vai iepriekš sagatavotu daļu apvieno ar citiem materiāliem, lai izveidotu galaproduktu. Automobiļu rūpniecība arvien vairāk pievēršas pārformēšanai, lai aizstātu tradicionālās smagā metāla daļas ar vieglākām, rentablākām alternatīvām, lai uzlabotu degvielas efektivitāti un kopējo transportlīdzekļa veiktspēju. No automobiļu rokturiem un stūres rata elementiem līdz pedāļiem, detaļas, kas tradicionāli izgatavotas no smagā metāla, tagad var pārveidot, izmantojot pārliešanu.
Estētisko cerību apmierināšana
Apgaismojuma veidnēm ir būtiska loma automobiļu rūpniecības estētisko cerību apmierināšanā. Sākot ar stilīgiem interjera elementiem, piemēram, paneļiem un apdari, līdz tādiem ārējiem elementiem kā režģi un virsbūves paneļi, iesmidzināšanas lējums spēj izveidot detaļas ar gludām virsmām, sarežģītām detaļām un dažādām faktūrām, piemēram, spīdīgu, raupju vai matētu. Atšķirībā no citām ražošanas metodēm, šīs faktūras tiek uzklātas tieši uz veidnes, nevis uz formētās daļas, padarot to par rentablu veidu, kā ražot tūkstošiem identisku augstas kvalitātes komponentu.
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS
Dobuma Nr.: 1cav
Skrējējs: karstais/aukstais skrējējs
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS, PP
Dobuma Nr.: 1cav vai 2cav vai pēc pieprasījuma
Skrējējs: karstais/aukstais skrējējs
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS/PP
Dobuma Nr.: 1cav
Skrējējs: karstais/aukstais skrējējs
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS/PP
Dobuma Nr.: 1cav
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS/PP/PC utt
Dobuma Nr.: 1cav
Skrējējs: karstais/aukstais skrējējs
Dzinēja pārsegs un atbalsta veidne
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS, PP, PC
Dobuma Nr.: 1 vai 2cav
Skrējējs: karstais/aukstais skrējējs
Veidnes veids: plastmasas iesmidzināšanas veidne
Produkta materiāls: ABS, PP, PC, PS
Dobuma Nr.: Pēc pieprasījuma
Skrējējs: karstais/aukstais skrējējs
Kāpēc izvēlēties mūs
Vienas pieturas risinājums
Mēs piedāvājam ērtus vienas pieturas pakalpojumus, lai palīdzētu klientiem iegūt iesmidzināšanas formēšanas mašīnas un rezerves daļas, veidnes un rezerves daļas, plastmasas izejvielas un galveno maisījumu.
Kvalitātes nodrošināšana
Uzņēmumam ir uzlabotas mērīšanas iekārtas un aparāti, piemēram, cmm, lai informētu mūs par katra produkta kvalitātes situāciju.
Plašs sadarbības valstu klāsts
Mums ir pilnīga izpratne par sadarbības valstu eksporta standartiem, transportēšanas nosacījumiem un prasībām.
24h tiešsaistes pakalpojums
Mūsu klientu apkalpošanas pārstāvji ir pieejami visu diennakti, lai palīdzētu jums ar jebkādiem jautājumiem, tehniskiem jautājumiem vai pēcpārdošanas pakalpojumiem.
Priekšējo lukturu veidnēm galvenie dizaina punkti ir
Nepieciešams īpašs plastmasas liešanas aprīkojums, un ir nepieciešama plastmasas liešanas iekārta, kas specializējas bmc plastmasas ražošanā. Prasības plastmasas liešanas iekārtām ir ļoti stingras.
Bmc materiāls ir īpaša cieta plastmasa. Izstrādājot iesmidzināšanas veidni, ir jāprojektē apkures sistēma un atdalīšanas virsmas izkraušanas sistēma. Veidotās daļas ir jārūdzina, lai uzlabotu nodilumizturību un pelējuma kalpošanas laiku.
Automašīnas priekšējos lukturos ir izmantotas atstarojošas plastmasas daļas, kas novērš tiešu gaismu, atstaro gaismu un izvairās no tiešas gaismas. Apgaismojuma prasības ir stingras. Plastmasas detaļas ir vissvarīgākās automašīnu ārējās daļas. Plastmasas detaļu virsmā ir daudz rakstu, kas spēlē dekoratīvu lomu.
Izstrādājot bmc materiāla iesmidzināšanas veidnes, ežektoru sistēmai jābūt līdzsvarotai, un stumšanas stieņa specifikācijām jābūt pēc iespējas lielākam, un to skaitam jābūt pēc iespējas lielākam, pretējā gadījumā to būs grūti nojaukt.
Ja spīdīgu galvanizēto detaļu demontāžas leņķis ir pārāk mazs, tas radīs demontāžas grūtības. Tāpēc spoguļa plastmasas daļas sānu sienas iegrimes leņķim jābūt pēc iespējas lielākam, parasti ieteicams 5 grādi ~ 10 grādi. Protams, priekšnoteikums ir tāds, ka tas neietekmē plastmasas daļas funkciju un formu.
Plastmasas daļām nedrīkst būt asi stūri, un visiem stūriem jābūt noapaļotiem, jo plastmasas daļām pēc rūdīšanas ir nosliece uz spriegumu.
Ņemiet vērā, ka kreisās un labās puses spoguļa lampas turētāja atveres un plastmasas detaļu virsmas ir tulkotas pa kreisi un pa labi, un tos nevar veidot tā, lai tie būtu spoguļa simetriski, jo spuldze un lampas turētājs nav sadalīti kreisajā un labajā pusē, un citas funkcijas ir spoguļsimetriskas.
Automašīnu lukturu veidņu veidi
Iesmidzināšanas veidne
Iesmidzināšanas veidni sauc arī par iesmidzināšanas veidni. Šīs veidnes formēšanas process ir raksturīgs ar to, ka plastmasas izejvielas tiek ievietotas iesmidzināšanas iekārtas sildīšanas mucā. Plastmasa tiek uzkarsēta un izkausēta. Darbinot ar iesmidzināšanas iekārtas skrūvi vai virzuli, tas caur sprauslu un veidnes liešanas sistēmu nonāk veidnes dobumā. Plastmasa sacietē un veidojas veidnes dobumā, saglabājot siltumu, noturot spiedienu un atdzesējot. Tā kā sildīšanas un spiediena paaugstināšanas ierīcei var būt nozīme pakāpeniski, iesmidzināšana var ne tikai veidot sarežģītas formas plastmasas detaļas, bet arī nodrošināt augstu ražošanas efektivitāti un labu kvalitāti. Tāpēc iesmidzināšana aizņem lielu daļu no plastmasas detaļu liešanas, un iesmidzināšanas veidne veido vairāk nekā pusi no plastmasas liešanas veidnēm. Iesmidzināšanas mašīnu galvenokārt izmanto termoplastu liešanai, un pēdējos gados to pakāpeniski izmanto termoreaktīvo plastmasu liešanai.
Kompresijas veidne
Kompresijas presformu sauc arī par presēšanas presformu vai līmes presēšanas matricu. Šīs veidnes formēšanas process ir raksturīgs ar to, ka plastmasas izejvielas tiek tieši pievienotas atvērtajā veidnes dobumā, un pēc tam veidne tiek aizvērta. Pēc tam, kad plastmasa ir izkususi siltuma un spiediena ietekmē, veidnes dobums tiek piepildīts ar noteiktu spiedienu. Šajā laikā plastmasas molekulārā struktūra izraisīja ķīmisku šķērssavienojumu reakciju un pakāpeniski sacietēja un veidojās. Kompresijas veidnes pārsvarā tiek izmantotas termoreaktīvo plastmasu ražošanai, un to veidotās plastmasas daļas galvenokārt tiek izmantotas elektrisko slēdžu apvalkam un ikdienas vajadzībām.
Pārnes veidni
Pārneses veidni sauc arī par spiediena iesmidzināšanas veidni vai ekstrūzijas veidni. Šīs veidnes formēšanas process ir raksturīgs ar to, ka plastmasas izejvielas tiek pievienotas iepriekš uzkarsētajai padeves kamerai, un pēc tam ar spiediena kolonnu tiek izdarīts spiediens uz plastmasas izejvielām barošanas kamerā. Plastmasa kūst augstā temperatūrā un augstā spiedienā un caur veidnes liešanas sistēmu nonāk dobumā, un pēc tam notiek ķīmiskā šķērssaistīšanas reakcija, kas pakāpeniski sacietē un veidojas. Pārneses formēšanas procesu galvenokārt izmanto termoreaktīvo plastmasu ražošanai, kas var veidot sarežģītas formas plastmasas detaļas.
Ekstrūzijas veidne
Ekstrūzijas veidne ir pazīstama arī kā ekstrūdera galva. Presforma var nepārtraukti ražot plastmasu ar tādu pašu profila formu, piemēram, plastmasas cauruli, stieni, loksni utt. Ekstrūdera sildīšanas un spiediena paaugstināšanas ierīce ir tāda pati kā iesmidzināšanas mašīnai. Izkausētā plastmasa caur mašīnas galvu veidos nepārtrauktas formētas plastmasas daļas, un ražošanas efektivitāte ir īpaši augsta.
Priekšējie lukturi
Priekšējie lukturi ir viena no redzamākajām automašīnas sastāvdaļām, tāpēc ir liels pieprasījums pēc veidnēm. Izstrādājot dekoratīvo rāmja veidni automobiļu priekšējiem lukturiem, jāpievērš uzmanība šādiem punktiem: Galvanizētajām detaļām vispirms jāizvairās no metināšanas līnijām, jo jebkuras metināšanas līnijas galvanizētajās daļās parādīsies un ietekmēs plastmasas detaļu izskatu. Projektējot liešanas sistēmu, jāizvairās no metināšanas līnijām. Ja metināšanas līnijas ir neizbēgamas, jācenšas tās virzīt uz vietām, kas nav redzamas. Pirms izliešanas sistēmas projektēšanas tā jāpārbauda, izmantojot veidņu plūsmas analīzi. Augstas kvalitātes priekšējo lukturu veidnes var uzlabot automašīnas izskatu un pakāpi.
Pagrieziena signāls
Pagrieziena signāls ir svarīga automobiļu drošības sastāvdaļa, tāpēc tam jābūt ar augstu precizitāti un kalpošanas laiku. Augstas kvalitātes pagrieziena signālu veidnes var uzlabot ražošanas efektivitāti un samazināt izmaksas.
Aizmugurējie lukturi
Aizmugurējie lukturi ir viena no svarīgākajām sastāvdaļām automašīnu iekšpusē, un prasības attiecībā uz veidnēm ir salīdzinoši zemas. Tomēr augstas kvalitātes aizmugurējās gaismas veidnes var uzlabot ražošanas efektivitāti un samazināt lūžņu daudzumu.
Plastmasas automašīnu lampu veidnēm ir svarīga loma automašīnu ražošanā, ar augstu precizitāti, ilgu kalpošanas laiku un augstu drošību. Lai apmierinātu tirgus pieprasījumu, mums ir nepārtraukti jāuzlabo veidņu projektēšanas un ražošanas līmenis, jāuzlabo ražošanas efektivitāte, jāsamazina izmaksas un jānodrošina klientiem labāki produkti un pakalpojumi. Nākotnē, nepārtraukti attīstoties automobiļu rūpniecībai, automobiļu lampu veidņu pielietojums kļūs arvien izplatītāks, un tirgus izredzes būs plašas.
Materiāli, ko izmanto priekšējo lukturu veidņu veidošanā
Priekšējo lukturu veidņu veidošanā tiek izmantoti dažādi polimēri, lai apmierinātu dažādu daļu dažādās vajadzības. Parastie materiāli ietver:
Polipropilēns (pp)
Viegls un ar izcilu ķīmisko izturību, pp bieži izmanto salona daļām un zem pārsega esošajām detaļām.
Polietilēns (pe)
Pe ir pazīstama ar savu lielo triecienizturību un elastību, padarot to par ideālu izvēli tādiem lietojumiem kā degvielas tvertnes un rezervuāri.
Akrilnitrila butadiēna stirols (abs)
Abs tiek novērtēts tā stingrības un karstumizturības dēļ, un to bieži izmanto ārējiem un iekšējiem paneļiem.
Neilons
Neilonam ir lieliska izturība un izturība, un to bieži izmanto augstas veiktspējas daļām, piemēram, zobratiem un gultņiem.
Polikarbonāts (pc)
Dators tiek slavēts par tā optisko skaidrību un triecienizturību, padarot to par labāko izvēli priekšējo lukturu lēcām un instrumentu paneļiem.
Izvēloties materiālus, pamatojoties uz mehāniskajām īpašībām, ķīmisko izturību un estētiku, autoražotāji var nodrošināt, ka automobiļu detaļu veidnes atbilst stingrām transportlīdzekļa dizaina un veiktspējas prasībām.
Kādas ir prasības automašīnu lukturu veidņu ražošanai un apstrādei?
Automašīnu lukturu veidņu ražošanai un apstrādei ir jāizvēlas atbilstoša veida un klases materiāli, lai tie atbilstu kvalitātes standartiem un vienlaikus uzlabotu veiktspēju, lai ražošanas veidņu kvalitāte atbilstu standartiem. Lai nodrošinātu veidņu kalpošanas laiku un stabilitāti, automašīnas lukturu veidnei ir jāizmanto augstas stiprības, augstas cietības un augstas izturības materiāli. Parasti izmantotie materiāli ir ātrgaitas tērauds, cementēts karbīds utt., un atbilstoši materiāli ir jāizvēlas atbilstoši veidņu izmantošanai un prasībām. Tikai izvēloties piemērotus materiālus ražošanai un apstrādei, var pilnībā izmantot kvalitātes priekšrocības.
Automašīnas lukturu veidņu ražošanai un apstrādei ir jānoskaidro apstrādes precizitāte. Tikai izpildot apstrādes precizitātes prasības var vairāk garantēt automašīnu lukturu veidņu ražošanas kvalitāti. Apstrādes precizitātes prasības ir viens no galvenajiem elementiem automašīnu lampu veidņu ražošanā un apstrādē. Apstrādes precizitātes prasības ietver izmēru precizitāti, formas precizitāti, pozīcijas precizitāti un virsmas precizitāti. Tikai nodrošinot, ka apstrādes precizitāte atbilst standartiem, veidnes kopējā forma var būt perfektāka, kas būs laba garantija lukturu masveida ražošanai.
Lukturu veidņu ražošanas un apstrādes virsmas apstrāde ir paredzēta, lai nodrošinātu veidnes virsmas kvalitāti un izturību pret koroziju. Virsmas apstrādes metodes ietver galvanizāciju, izsmidzināšanu, smilšu strūklu un citas metodes. Atbilstoši veidņu prasībām un materiāla īpašībām jāizvēlas piemērotas metodes. Lai nodrošinātu visa procesa atbilstību profesionālajiem standartiem, ieteicams sadarboties ar Kaidi veidņu ražošanas tehnoloģiju co., ltd. Dizainam un individuālai ražošanai. Tas nodrošina ne tikai personalizētus risinājumus, bet arī ļoti garantētus pakalpojumus un saprātīgas cenas, ko klienti atzīst un slavē.
Automašīnu lampu veidņu ražošanas un apstrādes termiskā apstrāde ir paredzēta, lai uzlabotu veidnes cietību, izturību un nodilumizturību. Termiskās apstrādes metodes ietver rūdīšanu, rūdīšanu un citas metodes. Termiskai apstrādei jāizvēlas atbilstošā metode atbilstoši faktiskajām vajadzībām un materiāla īpašībām. Tas ne tikai nodrošinās, ka kvalitāte ir uzticamāka un drošāka, bet arī sasniegs labākus rezultātus detaļu apstrādē, un automobiļa luktura veidnes kopējā forma būs perfektāka. Lai atbilstu augstiem standartiem, rūpīgi jāapstrādā katra ražošanas un pārstrādes procesa detaļa.
Automašīnu lampu veidņu ražošanai un apstrādei jābūt pamatoti pārbaudītām. Tikai pēc testēšanas var noteikt, vai tas atbilst ražošanas standartiem. Ja tas netiek pārbaudīts, ir viegli ietekmēt automašīnas luktura kvalitāti un apstrādes prasības. Testēšana ir paredzēta, lai nodrošinātu veidnes kvalitāti un precizitāti. Pārbaudei ir jāizmanto dažādi precīzijas instrumenti un aprīkojums, lai pārbaudītu un pārbaudītu visus veidnes aspektus, tostarp izmēru, formu, stāvokli, virsmas raupjumu un citus aspektus.
Automašīnas lukturu formēšanas process
Dizaina posms
Atbilstoši modelim un tirgus pieprasījumam dizainers izmantos cad programmatūru, lai izstrādātu automašīnas gaismas trīsdimensiju modeli.
Veiciet optiskās simulācijas analīzi un termisko simulāciju, lai pārliecinātos, ka automašīnas gaismas funkcija un veiktspēja atbilst prasībām.
Veidņu ražošana
Veidne ir galvenais rīks vieglo automašīnu ražošanā, un tā tiek ražota saskaņā ar konstrukcijas prasībām un paraugiem.
Veidņu ražošanai ir nepieciešams profesionāls aprīkojums un tehnoloģijas, un operators parasti ir īpaši apmācīts meistars.
Izejvielu sagatavošana
Galvenie automašīnu vieglo aparatūras materiāli ir metāli (piemēram, alumīnija sakausējumi, cinka sakausējumi), plastmasa utt.
Izejvielas ir jāiegādājas no piegādātājiem, un tām ir jāveic stingra kvalitātes pārbaude un noliktavas vadība.
Detaļu ražošana
Metāla materiāli tiek apstrādāti lampas korpusā un kronšteinā, izmantojot tādus procesus kā štancēšana un liešana.
Plastmasas materiāli tiek ražoti lampas lēcā un korpusā, izmantojot tādus procesus kā iesmidzināšana un ekstrūzija.
Elektroniskās sastāvdaļas tiek montētas, izmantojot tādus procesus kā lāpīšana un metināšana.
Iesmidzināšanas formēšana
Izkausētais plastmasas materiāls tiek ievadīts veidnē un ar augstu spiedienu un temperatūru tiek veidots vēlamajā formā.
Parasti izmantotais materiāls ir polikarbonāts (pc), un, lai nodrošinātu formēšanas kvalitāti, ir jākontrolē ievadītā materiāla plūsmas ātrums un temperatūra.
Galvanizācija
Lai palielinātu automašīnas gaismas spilgtumu un izturību pret koroziju, automašīnas lukturis ir galvanizēts.
Galvanizācijas procesā automašīnas lukturi ievieto tvertnē, kurā ir metāla sāls šķīdums, un metāls tiek nogulsnēts uz automašīnas gaismas virsmas elektrolītiskas reakcijas ceļā.
Montāža
Automašīnas gaismas daļas, kas ir iesmidzinātas un pārklātas ar galvanizāciju, tiek samontētas, lai izveidotu galaproduktu.
Montāžas process ietver spuldžu, atstarotāju, lēcu u.c. uzstādīšanu, kas ir stingri jāekspluatē atbilstoši projektēšanas prasībām un standartiem.
Kvalitātes pārbaude
Samontētais auto lukturis ir kvalitatīvi pārbaudīts un funkcionāli pārbaudīts, lai pārliecinātos, ka tas atbilst konstrukcijas prasībām un attiecīgajiem standartiem.
Uzņēmuma ievads
Sunjoy plastmasas un veidņu centra nodaļa ir cēlusies no Huangyan Taizhou, slavenās pilsētas visu veidu plastmasas veidņu izgatavošanai (šeit mēs saucam par Ķīnas veidņu pilsētu), un tā ir izveidojusi spēcīgu piegādes ķēdi visu veidu plastmasas veidnēm, piemēram, auto detaļu veidnēm. , sadzīves priekšmetu veidnes, elektroierīču veidnes, rūpnieciskās veidnes, cauruļu montāžas veidnes utt.
